Capítulo 10 Primeiros passos com uma raster

Organize following: https://jakubnowosad.com/posts/2020-05-26-intro-to-landscape-ecology/ and https://github.com/r-spatialecology/ialena-2020

Focus on methods used to make the data and analysis in the chapters. Chapter on visualizations? https://www.wvview.org/os_sa/10_Maps_with_tmap.html

https://youtu.be/dCTOGDnDuvM at 28 minutes Attribute data operations - Vector attribute subsetting, aggrergatyion and joins - Creating new vector attributes - Raster subsetting - Summarizing raster objects

Spatial data operations - Spatial subsetting - Topological relations - Spatial joining - - zonal raster operations

Geometry operations - on vector - on raster - Vector-raster interactions

Coordinate reference systems - Understaning map projections - Reprojecting spatial data - Modifying map projections

Uma raster é um matriz de valores com coordenadas geográficos. Cada pixel de uma raster representa uma região geográfica, e o valor do pixel representa uma característica dessa região (mais sobre dados raster).

Em geral é necessário baixar alguns pacotes para que possamos fazer as nossas análises. Precisamos os seguintes pacotes, que deve esta instalado antes:

Carregar pacotes:

library(tidyverse)
library(terra)
library(sf)
library(mapview)
library(tmap)

Inicialmente iremos gerar uma raster representando uma paisagem bem simples, de 6 por 6 pixels. Você já deve saber que pixel é a unidade básica de uma imagem (lembra da camera do seu celular, 10Mb ou algo assim?!). Vocês devem ter visto sobre pixels e resolução no mesmo em aulas de geoprocessamento. Aqui podemos tratar o pixel como a resolução. Vamos dizer que temos um pixel de 10 metros (res=10 no bloco de código), ou seja, uma quadrado de 10 por 10m, sendo essa, a menor unidade mapeável. Assim sendo, a resolução tambem tem ligação com escala cartográfica!

Vamos gerar e plotar uma paisagem simples em 4 passos. Primeiramente, a função rast cria um objeto do tipo raster. E depois a função values atribui valores, e na sequencia vamos visualisar os valores com plot e text .

#Função "rast" gera a paisagem virtual (paisagem simulado)
pai_sim <- rast(ncols=6, nrows=6,
                xmin=1, xmax=60,
                ymin=1, ymax=60,
                res=10)
#E essa atribui valores ("values") para os pixels criados acima
values(pai_sim) <- 1
plot(pai_sim) #Essa plota
text(pai_sim) #Essa coloca os valores dos pixels

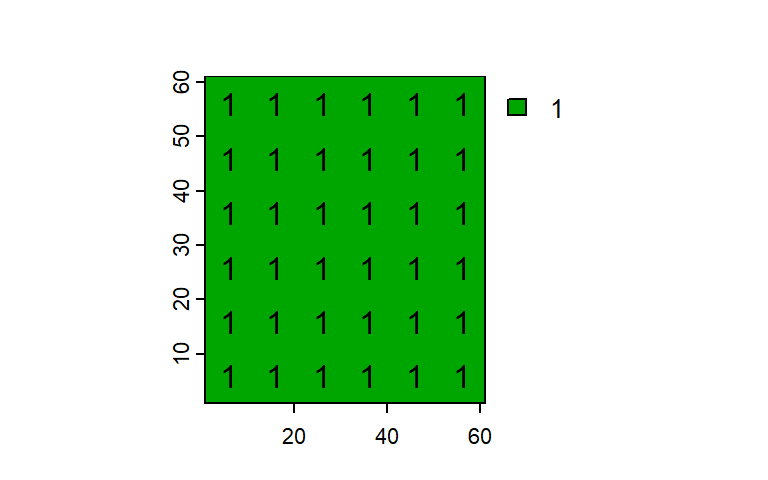

Paisagem simples de 36 pixels.

Figura 10.1: Paisagem simples de 36 pixels.

10.0.1 Obter e carregar dados (raster)

Mais uma vez vamos aproveitar os dados de MapBiomas. Agora baixar arquivo raster com cobertura de terra no entorno dos rios em 2020, (formato “.tif”, tamanho 3.3 MB). Link: https://github.com/darrennorris/gisdata/blob/master/inst/raster/mapbiomas_AP_utm_rio/utm_cover_AP_rio_2020.tif . Lembrando-se de salvar o arquivo (“utm_cover_AP_rio_2020.tif”) em um local conhecido no seu computador. Agora avisar R sobre onde ficar o arquivo. O código abaixo vai abrir uma nova janela, e você deve buscar e selecionar o arquivo “utm_cover_AP_rio_2020.tif”:

meuSIGr <- file.choose()

O código abaixo vai carregar os dados e criar o objeto “mapbiomas_2020”.

mapbiomas_2020 <- rast(meuSIGr)


10.0.2 Reclassificação


Para simplificar nossa avaliação de escala, reclassificamos a camada mapbiomas_2020 em uma camada binária de floresta/não-floresta. Essa tarefa de geoprocessamento pode ser realizada anteriormente usando SIG (QGIS). Aqui vamos reclassificar as categorias de cobertura da terra (agrupando diferentes áreas de cobertura florestal tipos) usando alguns comandos genéricos do R para criar uma nova camada com a cobertura de floresta em toda a região de estudo. Para isso, criamos um mapa do mesmo resolução e extensão, e então podemos redefinir os valores do mapa. Neste caso, queremos agrupar a cobertura da terra categorias 3 e 4 (Formação Florestal e Formação Savânica, respectivamente).

# criar uma nova camada de floresta
floresta_2020 <- mapbiomas_2020
# Com valor de 0
values(floresta_2020) <- 0
# Atualizar categorias florestais agrupados com valor de 1
floresta_2020[mapbiomas_2020==3 | mapbiomas_2020==4] <- 1

Vizualizar para verificar.

# Passo necessario para agilizar o processamento
floresta_2020_modal<-aggregate(floresta_2020, fact=10, fun="modal")
# Plot
tm_shape(floresta_2020_modal) +
  tm_raster(style = "cat",
            palette = c("0" = "#E974ED", "1" ="#129912"),
            legend.show = FALSE) +
  tm_add_legend(type = "fill", labels = c("não-floresta", "floresta"),
    col = c("#E974ED", "#129912"), title = "Classe") +
tm_scale_bar(breaks = c(0, 25, 50), text.size = 1,
             text.color = "white", position=c("left", "bottom")) +
tm_layout(legend.position = c("right","top"),legend.bg.color = "white")
Floresta ao redor do Rio Araguari. MapBiomas 2020 reclassificado em floresta e não-floresta. Mostrando os pontos de amostragem (pontos amarelas) cada 5 quilômetros ao longo do rio.

Figura 10.2: Floresta ao redor do Rio Araguari. MapBiomas 2020 reclassificado em floresta e não-floresta. Mostrando os pontos de amostragem (pontos amarelas) cada 5 quilômetros ao longo do rio.
